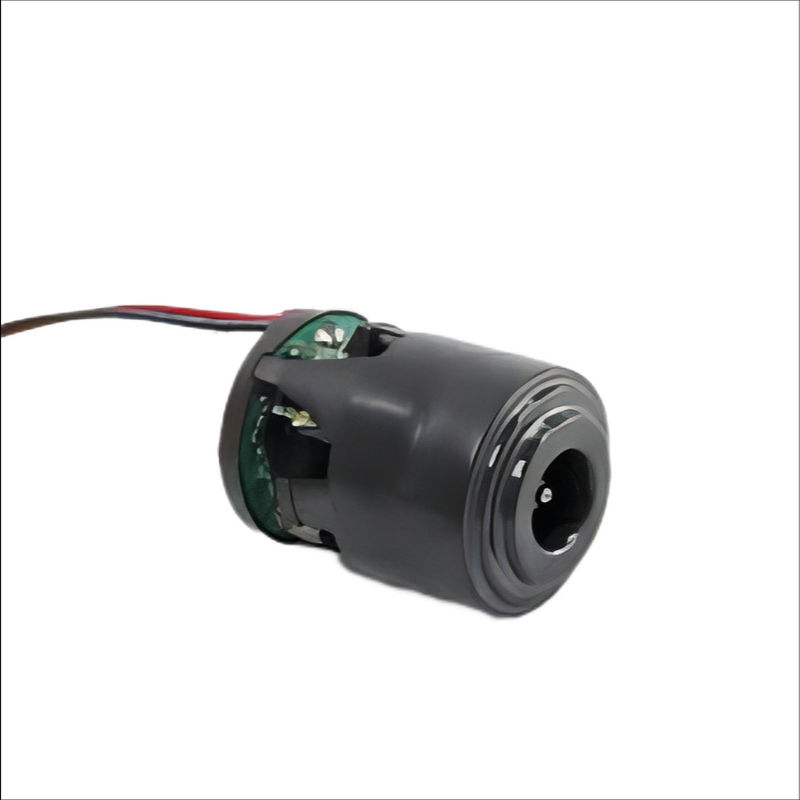

KG-4560DC12 Bürstenloser Staubsauger Motor 12V 120000RPM 103W Anpassbar

Staubsaugermotor 12V 120000RPM 103W Bürstenloser Motor KG-4560DC12

Vorlaufzeit:

Beschreibung des Produkts


Wesentliche Einzelheiten

Umstellung: Bürstenlos

Anwendung: Staubsauger

Nennspannung: 12 V

Nenngeschwindigkeit:120000 RPM

Nennleistung: 103 W

Vakuumgrad: maximal 12 Kpa

Drehmoment:Anpassbar

Durchmesser: 45 mm

Schlüsselwort: BLDC Motor

Wirksamkeit: 75%

Modellnummer: KG-4560DC12

Garantie: 3 Jahre

Herkunftsort: Guangdong, China

Zeichnung

Probe

Anwendung

Der Bürstenlose Gleichstrommotor ist wie ein Gleichstrommotor ausgerichtet, der nach innen gedreht wird, wobei die Permanentmagnete am Rotor und die Wicklungen am Stator befinden.Durch das Fehlen von Pinseln werden die Nachteile wie Funken beseitigt., Geräusche, Effizienz und ermöglichen auch sehr hohe Geschwindigkeiten im Vergleich zu Universalmotoren.Diese Motoren werden auch als elektronisch kommutierte Motoren (ECM oder EC-Motoren) bezeichnet und sind synchrone Motoren, die durch eine Gleichstromquelle durch einen integrierten Wechselrichter angetrieben werden, das ein Wechselstromsignal erzeugt, um den Motor anzutreiben. Zusätzliche Sensoren und Elektronik steuern die Inverterleistung.

Die Kommutation wird elektronisch gesteuert.Kommutationssequenz und Kommutationszeit werden durch Positionssensor-Feedback oder durch sensorlose Methoden wie Rückwärtselektromotive Kraft (EMF) Sensing bereitgestelltDer BLDC-Motor ist die ideale Wahl für Anwendungen, die eine hohe Zuverlässigkeit, hohe Effizienz und ein hohes Leistungsvolumen erfordern.Ein bürstenloser Gleichstrommotor ist sehr zuverlässig, weil er keine Bürsten hat, die abgenutzt werden und ersetzt werden müssenBei Einsatz unter Nennbedingungen beträgt die Lebensdauer eines Bürstenlosen Gleichstrommotors über 10 000 Stunden.

Bau von BLDC-Motoren

Der bürstenlose Gleichstrommotor kann in mehreren verschiedenen physikalischen Konfigurationen konstruiert werden.Die Permanentmagnete sind Teil des Radial-ZentrumskernsIn der Outrunner- (oder Außenrotor-) Konfiguration wird die Radialbeziehung zwischen Spulen und Magneten umgekehrt.

Die Statorspulen in der Outrunner-Konfiguration bilden den Mittelkern des Motors, während sich die Permanentmagnete innerhalb eines überhängenden Rotors drehen, der den Kern umgibt.Die Inrunner-Konfiguration wurde ausgewählt.Der Rotor ist mit den Permanentmagneten in der Mitte und der Stator enthält die Wicklungen.

Betrieb des BLDC-Motors

Durch die Einrichtung des Startstroms im Stromkreis durch die Statorwicklungen wird eine magnetomotorische Kraft (mmf) erzeugt, die senkrecht zur von dem Permanentmagnet errichteten Hauptmmf ist.Nach Flemings LinkshandregelDa sich die Leiter der Armatur im Stator befinden, entwickelt eine Reaktionskraft ein Drehmoment im Rotor.Wenn dieses Drehmoment mehr als das Lastdrehmoment und Reibungsdrehmoment ist, beginnt der Motor zu drehen.

Der Prozess, Strom aus einem Stromkreis zu entfernen und in einen anderen zu übertragen, nennt man Kommutation.

Der Phasenstrom und das entwickelte Drehmoment im Bürstenlosen Gleichspannmotor. In jedem Fall gibt es zwei Phasen, die zum positiven Drehmoment beitragen und eine Phase, die zum Nulldrehmoment beiträgt.Wenn das Drehmoment jedes Kommutationsintervalls kombiniert wird, ist das Gesamtdrehmoment ein Beitrag von zwei Drehmomenten aus zwei vollkommen flachen Phasen.
