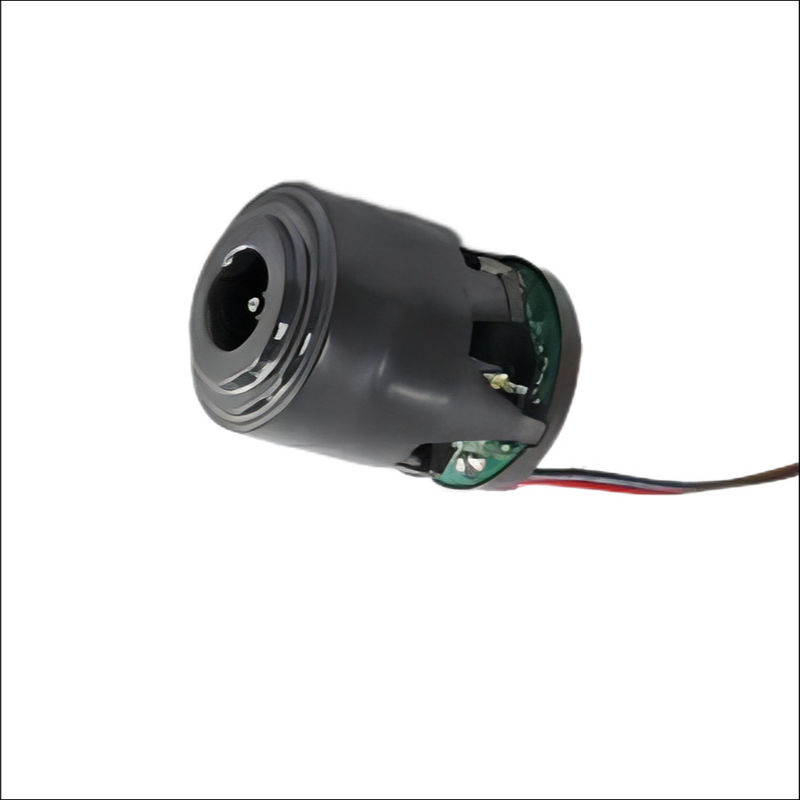

12V Gleichstrom-Staubsaugermotor 120000RPM 103W GO-GOLD KG-4560DC12

Staubsaugermotor 120000Umdrehungsfrequenz103W 12V Gleichstrommotor GO-GOLD KG-4560DC12

Vorlaufzeit:

Beschreibung des Produkts


Wesentliche Einzelheiten

Nennspannung: 12 V

Nenngeschwindigkeit:120000 RPM

Nennleistung: 103 W

Drehmoment:Anpassbar

Wirksamkeit: 75%

Modellnummer: KG-4560DC12

Durchmesser: 45 mm

Umstellung: Bürstenlos

Anwendung: Staubsauger

Vakuumgrad: maximal 12 Kpa


Schlüsselwort: BLDC Motor

Garantie: 3 Jahre

Herkunftsort: Guangdong, China

Zeichnung

Probe

Anwendung

Der Bürstenlose Gleichstrommotor ist ein Permanentmagnetmotor mit einem trapezförmigen Rück-EMF, im Gegensatz zum sinusförmigen Rück-EMF, der in einem Permanentmagnet-Synchronmotor vorkommt.Die trapezförmigen Wellenformen eines dreiphasigen BLDCIn jedem Kommutationsschritt ist eine Phasenwicklung mit einer positiven Versorgungsspannung verbunden, eine Phasenwicklung mit einer negativen Versorgungsspannung und eine Phasenwicklung schwimmt.Die Nullüberschreitungen von Phase-Back-EMFs werden durch ZC angegeben.Die Nullkreuzung tritt direkt in der Mitte von zwei Kommutationen auf.

Bei einer konstanten Geschwindigkeit oder einer langsam wechselnden Geschwindigkeit, the time period from one commutation to zero-crossing and the time period from zero-crossing to the next commutation are equal which is used as basis for the implementation of sensorless-commutation controlDie schwimmende Phase, bei der die Null-Kreuzung erkannt werden muß, ändert sich bei jedem Kommutationsschritt.

Ein ADC-Kanal für jede Phasenwicklung ist erforderlich, um Null-Kreuzungen zu erkennen.Eine übliche Methode ist die Verwendung der Wicklung mit einer zufälligen Start-up-Kommutation zu erregenEine Tabelle der Inter-Kommutationsverzögerungen für die ersten Kommutationen wird in Flash gespeichert.Die Steuerung wird dann an den sensorlosen Kommutierungssteuerung übergeben.

Betrieb des BLDC-Motors

Durch die Einrichtung des Startstroms im Stromkreis durch die Statorwicklungen wird eine magnetomotorische Kraft (mmf) erzeugt, die senkrecht zur von dem Permanentmagnet errichteten Hauptmmf ist.Nach Flemings LinkshandregelDa sich die Leiter der Armatur im Stator befinden, entwickelt eine Reaktionskraft ein Drehmoment im Rotor.Wenn dieses Drehmoment mehr als das Lastdrehmoment und Reibungsdrehmoment ist, beginnt der Motor zu drehen.

Der Prozess, Strom aus einem Stromkreis zu entfernen und in einen anderen zu übertragen, nennt man Kommutation.

Der Phasenstrom und das entwickelte Drehmoment im BLDC-Motor. In jedem Fall gibt es zwei Phasen, die zum positiven Drehmoment beitragen und eine Phase, die zum Nulldrehmoment beiträgt.Wenn das Drehmoment jedes Kommutationsintervalls kombiniert wird, ist das Gesamtdrehmoment ein Beitrag von zwei Drehmomenten aus zwei vollkommen flachen Phasen.
