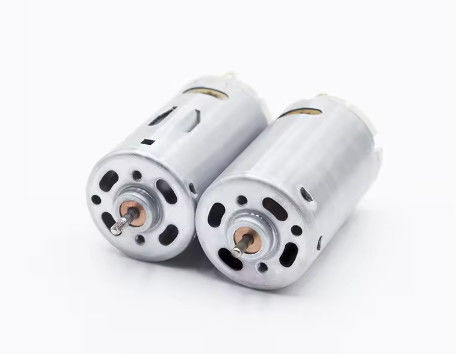

Elektrische Werkzeuge Motor 600W 2A 60dB 240V 20000RPM für Schraubenzieher

Elektrische Werkzeuge Motor 2A 240V 600W 60dB 20000RPM für Schraubenzieher

Vorlaufzeit

Leistungsspezifikation

Wesentliche Einzelheiten

Garantie: 3 Jahre

Herkunftsort: Guangdong, China

Markenname: Go-Gold

Modellnummer: KG-6042DC240

Verwendung: Schraubenzieher

Typ: Gleichstrommotor

Geschwindigkeit ohne Last: 20000 Dreh/min

Dauerstrom: 2A

Produktbezeichnung: Schraubenziehermotor Gleichstrommotor

Zertifizierung: ISO

Nennspannung: 240 V

Schlüsselwörter:

Geräusche: gering

Motorbild

Motorische Anwendung

Die Struktur des Gleichstrommotors

Die Struktur eines Gleichstrommotors sollte aus zwei Teilen bestehen: dem Stator und dem Rotor.Die Hauptfunktion des Stators ist es, ein Magnetfeld zu erzeugenEs besteht aus einer Basis, einem Hauptmagnetpol, einem Kommutationspol, einer Endhülle, einem Lager und einer Bürsteinrichtung.Seine Hauptaufgabe ist es, elektromagnetisches Drehmoment und induzierte elektromotorische Kraft zu erzeugenEs ist der Drehkreuz für die Energieumwandlung des Gleichstrommotors, daher wird es normalerweise auch als Armatur bezeichnet.mit einer Breite von nicht mehr als 20 mm.

• Stator

(1) Hauptmagnetpol
Die Funktion des Hauptmagnetpols besteht darin, das Luftlücke-Magnetfeld zu erzeugen. Der Hauptmagnetpol besteht aus zwei Teilen: dem Hauptmagnetpolkern und der Feldwicklung.Der Eisenkern besteht in der Regel aus 0.5mm ~ 1.5mm dicke Siliziumstahlplatten, gestapelt und nietiert. Es ist in zwei Teile unterteilt: den Stangkörper und den Stangschuh. Der obere Teil mit der Anregungswicklung wird als Stangkörper bezeichnet,und der untere Teil verbreitert wird der Pol genanntDer Stabschuh ist breiter als der Stabkörper, der nicht nur die Verteilung des Magnetfeldes in der Luftlücke anpassen kann, sondern auch die Fixierung der Anregungswicklung erleichtert.Die Anregungswickelung besteht aus isoliertem Kupferdraht und wird auf den magnetischen Polkern platziertDer gesamte Hauptmagnetpol ist mit Schrauben an der Basis befestigt.

(2) Umschaltpfeiler
Die Funktion des Kommutationspols besteht darin, die Kommutation zu verbessern und die Kommutationsfunktionen zu reduzieren, die zwischen den Bürsten und dem Kommutator erzeugt werden können, wenn der Motor läuft.Es ist im Allgemeinen zwischen zwei benachbarten Hauptmagnetpole installiert und besteht aus dem Kommutationspolkern und dem KommutationspolDie Kommutationspolwicklung besteht aus isolierten Drähten und wird auf dem Kommutationspolkern platziert.

(3) Maschinenbasis
Die äußere Hülle des Motorstators wird als Rahmen bezeichnet.
Zunächst wird er zur Befestigung des Hauptmagnetpols, des Kommutationspols und der Endhülle verwendet und spielt eine unterstützende und befestigende Rolle im gesamten Motor.
Zweitens ist die Basis selbst Teil des Magnetkreislaufs, der den Magnetweg zwischen den Magnetpolen bildet.Um sicherzustellen, dass die Maschinenbasis eine ausreichende mechanische Festigkeit und eine gute magnetische Leitfähigkeit aufweist, ist in der Regel aus Stahlguss oder mit Stahlplatten geschweißt.

(4) Bürsteinrichtung
Die Bürsteinrichtung wird verwendet, um Gleichspannung und Gleichstrom einzuführen oder abzuziehen.Der Pinsel wird in den Pinselhalter gelegt und mit einer Feder gedrückt, um einen guten Schiebe-Kontakt zwischen dem Pinsel und dem Kommutator zu gewährleisten. Der Bürstenhalter ist an der Bürstenstange befestigt und die Bürstenstange auf dem ringförmigen Bürstenstange-Sitz. muss isoliert sein.Der Sitz der Bürstenstange befindet sich auf der Endhülle oder der Innenhülle des LagersDie Umfangsposition kann nach der Anpassung angepasst und fixiert werden.

• Rotor

(1) Rüstungskern
Der Armaturenkern ist der Hauptteil des Hauptmagnetkreises und wird verwendet, um die Armaturenwicklung einzubauen.5 mm dicke Silizium-Stahlplatten, die durchbohrt und laminiert sind, um den Stromverlust und den Hystereseverlust im Armaturenkern beim Motorlauf zu reduzierenDer Stahlkern ist an der Drehwelle oder Rotorhalte befestigt. Der äußere Kreis des Stahlkerns hat eine Armaturenöffnung, und die Armaturenwicklung ist in die Schlitze eingebettet.

(2) Befestigungswicklung
Die Funktion der Armaturenwickelung ist es, elektromagnetisches Drehmoment und induzierte elektromotorische Kraft zu erzeugen.Es besteht aus vielen Spulen (nachstehend "Komponenten" genannt), die nach bestimmten Regeln miteinander verbunden sindDie Spulen werden mit hochfesten emaillierten Drähten oder mit Glasfaser beschichteten, flachen Kupferdraht gewickelt.Die Spulenseiten verschiedener Spulen sind in obere und untere Schichten unterteilt und sind in den Armaturen-Slot eingebettetUm zu verhindern, dass die Spirale durch die Zentrifugalkraft aus dem Schlitz gerissen wird, müssen die Kern und die oberen und unteren Spiralebenen ordnungsgemäß isoliert sein.der Schlitzhüll ist mit einem Schlittschneil befestigtDer Endteil der Spirale, der sich aus dem Schlitz erstreckt, ist mit thermosetzigem Glasband ohne Geflecht gebunden.

(3) Umschalter
In einem Gleichstrommotor ist der Kommutator mit einem Pinsel ausgestattet, der die externe Gleichstromversorgung in Wechselstrom in der Armaturenspirale umwandeln kann,die Richtung des elektromagnetischen Drehmoments konstant machtIn einem Gleichstromgenerator ist der Kommutator mit einem Pinsel ausgestattet.Die Bürste kann die im Armaturenspulver induzierte Wechselstromkraft in die von den positiven und negativen Bürsten gezogene Gleichstromkraft umwandelnDer Kommutator ist ein Zylinder, der aus vielen Kommutatorsegmenten besteht und die Kommutatorsegmente mit Glimmerblättern isoliert sind.

(4) Schacht
Die Drehwelle spielt eine unterstützende Rolle bei der Rotation des Rotors und erfordert eine gewisse mechanische Festigkeit und Steifigkeit.
